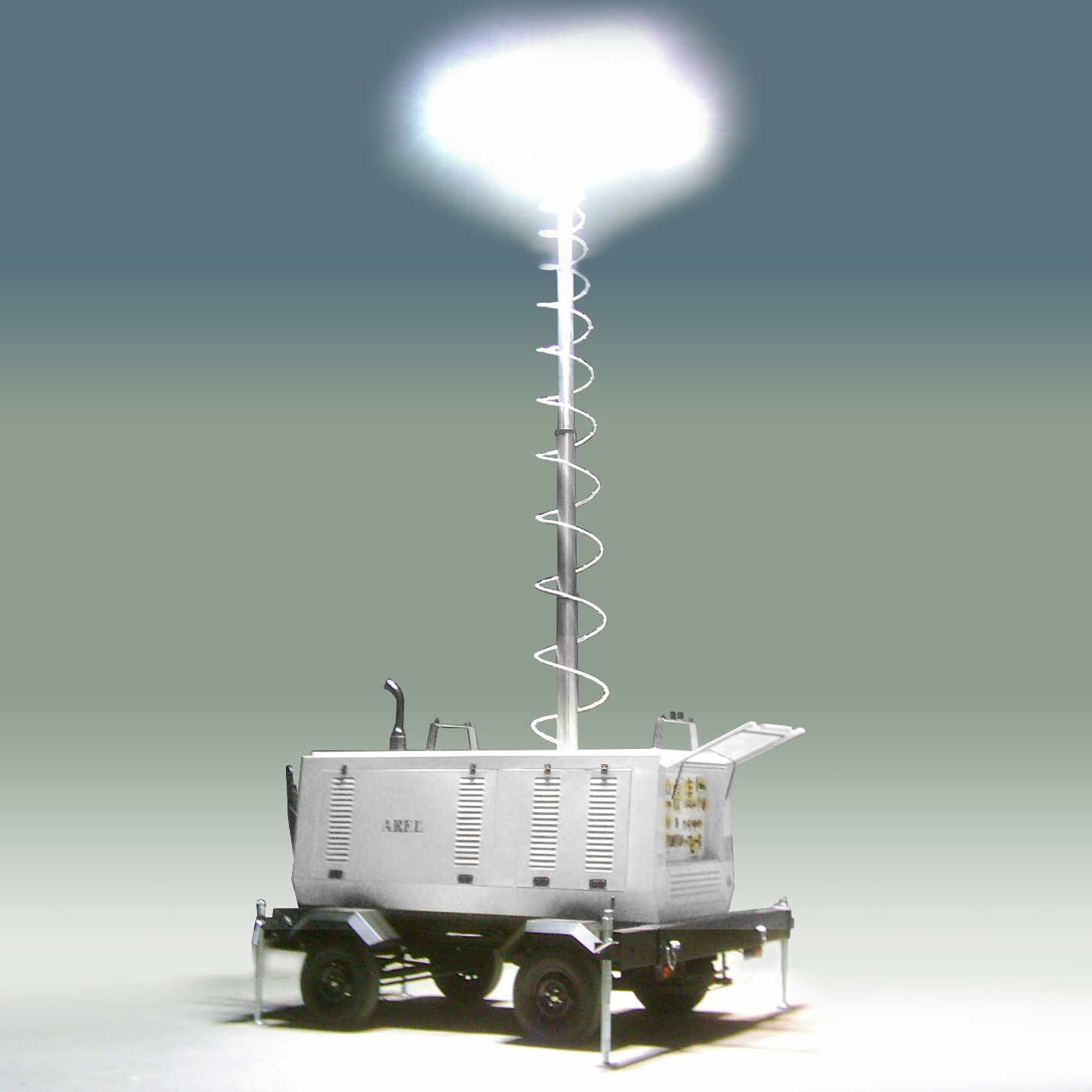

ARL.32-HT 32 KVA HİDROLİK TELESKOPİK MOBİL ISIK KULESİ TEKNİK ÖZELLİKLERİ
DİZEL MOTOR ÖZELLİKLERİ :
Markası : YAVUZ MOTOR ( Türk Malı )
Modeli : 3104G (Elektrojen tip motor)
İlk Hareket : Mars Motorlu
Elektrik Sistemi : 12 Volt DC
Sarj Sistemi : Alternatörlü
Silindir Adet : 3 Silindir, Su Soğutmalı
Silindir Çapı : 104 mm.
Silindir Hacmi : 2930 cm³
Strok : 115 mm.
Sıkıstırma oranı : 17 : 1
Devir /HP : 1500 Devir/Dak – 44 BG Max.
Yakıt Tüketimi : 163 gr/BG saat
Yağ Karter hacmi : 8,5 Lt.
Mazot Deposu : 82 Litre
ALTERNATÖR ÖZELLİKLERİ :
Markası : AREL ( Türk Malı )
Gücü : 32 KVA Trifaze
Voltajı : 220 / 380 Volt, 3x48 Amper
Frekans Devir : 50 Hz. 1500 Devir / dak.
Alternatör Tipi : Senkron Temper Sargılı, Fırçasız uyartımlı
İzolasyon/Koruma : H sınıfı izolasyon / IP 23 koruma faktörü
İkaz Sekli : Kendinden Uyarımlı, Elektronik Regülatörlü
Montaj Sekli : Monoblok Akuple, Tek Yatak
TELESKOPİK MAST VE ARMATÜR ÖZELLİKLERİ :
Teleskopik lift 5 kademeli iç içe geçmis özel profilli (kama kanalı) honlanmıs borulardan meydana gelmistir. Liftlerin hareketi hidrolik basıncı ile sağlanmaktadır. Liftin tam uzanmıs hali lambaları 9,5 metre yüksekliğe çıkarmaktadır. Mast yukardayken hareket ve lambalar için gerekli enerji kablosu yukarı tasınmıstır. Hareket motorları, 12 volt doğru akım motorları olup ayrıca sanzıman kullanılıp kuvvetleri ve sağlamlıkları arttırılmıstır. Teleskobik mastın üzerinde 6 adet 1000 Watt’lık metal halide lamba vardır. Lambaların kontrolü pano üzerindeki salterlerden, mastın hareketi Joystick anahtarla sağlanır. Teleskopik mast sistemi üzerine monte edilmis bulunan armatür sasesi, kontrol ve kumanda paneli üzerinde bulunan joystick yardımı ile kumanda edilen servo-motor sistemi ile, yatay eksende en az 200°,
dikey eksende en az 300° hareket kabiliyetine sahiptir.
KONTROL VE KUMANDA SİSTEMLERİ :
Kontrol ve kumanda paneli çelik saçtan imal edilmistir. Açılabilir cam kapaklı olup kapağın açık kalması gazlı amortisörle sağlanmıstır. Harici etkenlere karsı koruyucu boya ile boyanmıstır. Kontrol ve kumanda paneli üzerinde bulunan göstergeler asağıda sunulmustur.
Alternatör kontrol ve kumanda sistemi :
3 adet Ampermetre
1 adet Voltmetre
1 adet Voltmetre komütatörü
1 adet Frekansmetre
1 adet Joystick anahtar (Telemekanik marka)
Düsey eksen etrafında 300o / Yatay eksen etrafında 200o dönüs kabiliyeti
6 adet Termik sigorta (Lambalardan her biri için)
1 adet Sebeke giris prizi
1 adet Sebeke / Alternatör seçici anahtarı
1 adet Topraklı trifaze çıkıs prizi
1 adet Topraklı monofaze çıkıs prizi
Prizler için ayrı ayrı sigorta
Dizel Motor kontrol ve kumanda sistemi :
Start / stop anahtarı
Akü sarj ampermetresi
Yağ basınç göstergesi
Hararet göstergesi
Yakıt seviye göstergesi
Çalısma zaman saati
Motorun düsük yağ basıncı, yetersiz akü sarjı, yüksek hararet ve düsük yakıt seviyesi gibi arızalara karsı korunması için otomatik stop sistemine bağlı olarak, ayrı ayrı ısıklı ikaz ve sesli alarm tertibatı.
Hidrolik sistem kontrol ve kumanda sistemi :
Hidrolik pompa start / stop butonları
Hidrolik mast asağı yukarı hareket butonları
Hidrolik basınç manometresi bulunmaktadır.
KABİN TEKNİK ÖZELLİKLERİ :
Kabin 1,5 mm çelik saçtan imal edilmistir. Dizel motor, alternatör, kumanda paneli, akü, günlük yakıt tankı, kilitli takım sandığı ve hidrolik tesisatını muhafaza içine alınması sağlanıp, yanlardan 4 adet kilitli ve gazlı amortisör takviyeli kapaklarla emniyeti sağlanmıstır. Teleskopik mast sistemi ayrıca küçük bir pano sistemi ile harici etkenlere karsı korunmustur.
TREYLER AKSAMININ ÖZELLİKLERİ :
Treyler çelik saçtan U profil sasi sistemi ile çift dingil, 185R14C ebatlı lastikler ve yaprak yaylı makaslar üzerine oturtulmustur. Dönüsler ön aksta bulunan rotil sistemi ile gerçeklestirilmistir. Kaynak birlestirmeleri, çapakları taslandıktan sonra astar ve selülozik boya ile boyanmıstır. Treyler çeki oku ucunda, çekici araca bağlanmak üzere, kendi ekseni etrafında dönebilen çeki halkası vardır. Darbelere karsı yay mekanizmalıdır. Çekici araca bağımlı olarak hidrolik fren sistemi mevcuttur. Gerektiğinde dikey hale getirilebilir. Treylerin çekici araca bağımlı olarak 12 Volt oto elektrik ve sinyalizasyon tesisatı bulunmaktadır. Çalısma ve park anında açılabilen 4 adet mesnet ayağı vardır. Bu yolla çalısma güvenliği sağlanırken lastiklere de yük gelmemektedir. Dizel motor ve alternatör titresimlere karsı lastik takozlarla sasiye monte edilmistir. Treylerin üzerinde 12 volt starter akü, en az 8 saatlik yakıt tankı ve kumanda paneli sasi sistemi üzerine monte edilmistir.
Sase üzerine montajlı 1 adet kilitli takım sandığı bulunmaktadır.
GARANTİ :
Generatör seti çalısmaya baslamasından itibaren her türlü malzeme, imalat, isçilik ve montaj hatalarına karsı 2 (iki) yıl garantilidir. Dizel motor üretici firması tarafından kendi kosulları dahilinde 2 yıl garantilidir.
KALİTE:
Üretici firma AREL LTD.STİ. TÜV RHEINLAND CERT TS– EN-ISO 9001:2008 sistem kalite güvence belgesine sahiptir.
