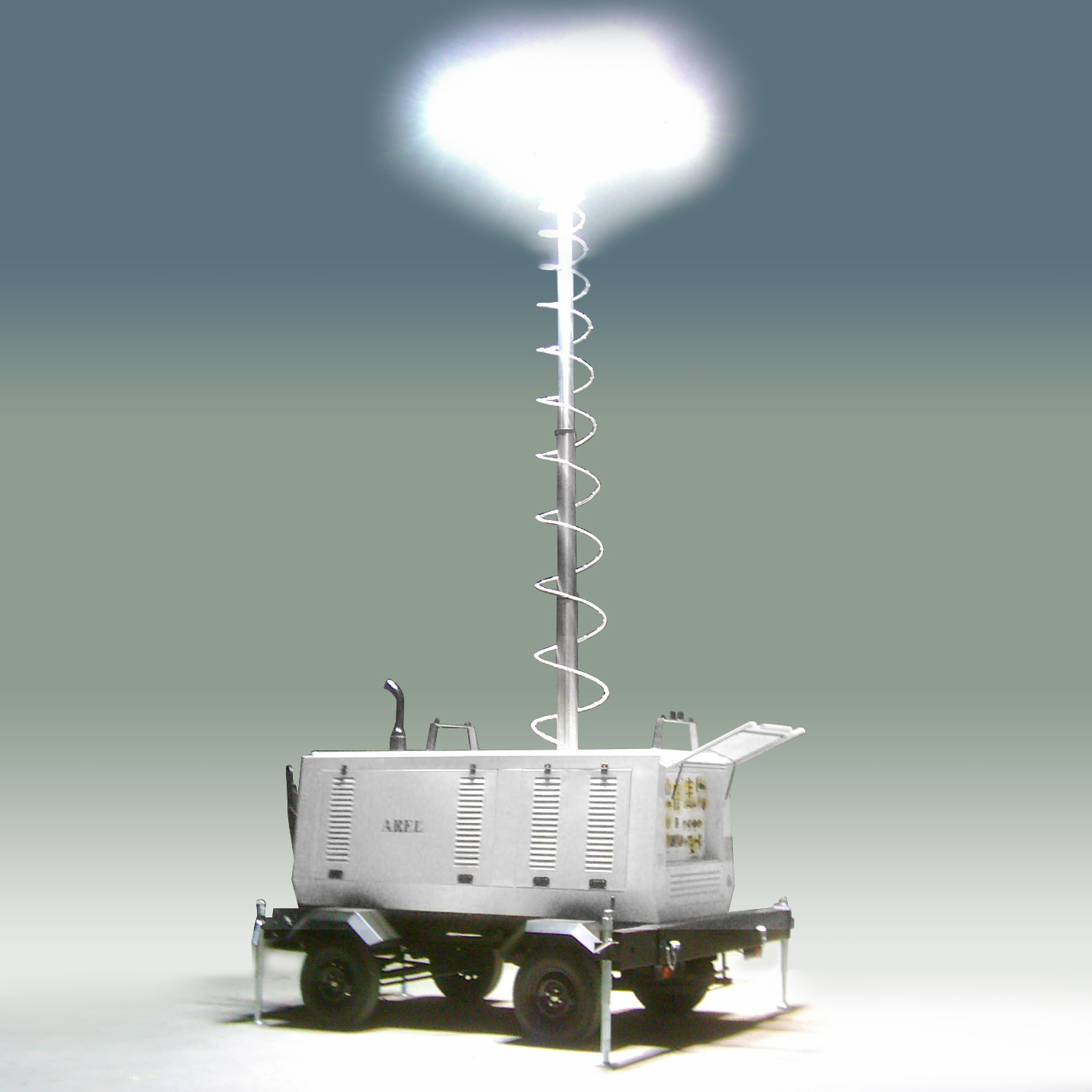

ARL.38-HD 38 KVA HİDROLİK DEVRİLMELİ MOBİL AYDINLATMA JENERATÖRÜ TEKNİK ÖZELLİKLERİ
DİZEL MOTOR ÖZELLİKLERİ :
Markası : YAVUZ MOTOR ( Türk Malı )
Modeli : 3204G (Elektrojen tip motor)
İlk Hareket : Mars Motorlu
Elektrik Sistemi : 12 Volt DC
Sarj Sistemi : Alternatörlü
Silindir Adet : 3 Silindir – Turbo, Su Soğutmalı
Silindir Çapı : 104 mm.
Silindir Hacmi : 2930 cm³
Strok : 115 mm.
Sıkıstırma oranı : 17 : 1
Devir /HP : 1500 Devir/Dak – 45 KW Sürekli Çıkıs Gücü
Yakıt Tüketimi : 163 gr/BG saat
Yağ Karter hacmi : 8,5 Lt.
Mazot Deposu : 120 Litre
ALTERNATÖR ÖZELLİKLERİ :
Markası : AREL ( Türk Malı )
Gücü : 38 KVA Trifaze – 18 KVA Monofaze ( 80 Amper )
Voltajı : 220 / 380 Volt
Frekans Devir : 50 Hz. 1500 Devir / dak.
Alternatör Tipi : Senkron Temper Sargılı, Fırçasız uyartımlı
İzolasyon/Koruma : H sınıfı izolasyon / IP 23 koruma faktörü
İkaz Sekli : Kendinden Uyarımlı, Elektronik Regülatörlü
Montaj Sekli : Monoblok Akuple, Tek Yatak
TELESKOPİK MAST VE ARMATÜR ÖZELLİKLERİ :
Teleskopik lift 3 kademeli iç içe geçmis kare profilli galvaniz kaplı malzemelerden meydana gelmistir. Liftlerin hareketi hidrolik basıncı ile sağlanmaktadır. Lift önce yatay eksenden dikey eksene gelmekte, daha sonra tam açılmıs hali lambaları yerden 9 metre yüksekliğe çıkaracak sekilde dikey eksende uzamaktadır. Mast yukardayken hareket ve lambalar için gerekli enerji kablosu yukarı tasınmıstır. Hareket motorları, 12 volt doğru akım motorları olup ayrıca sanzıman kullanılıp kuvvetleri ve sağlamlıkları arttırılmıstır. Teleskopik mastın üzerinde 4 adet 1000 Watt’lık metal halide lamba vardır. Lambaların kontrolü pano üzerindeki salterlerden, mastın hareketi Joystick anahtarla sağlanır. Teleskopik mast sistemi üzerine monte edilmis bulunan armatür sasesi, kontrol ve kumanda paneli üzerinde bulunan joystick yardımı ile kumanda edilen servo-motor sistemi ile, yatay eksende en az 200°, dikey eksende en az 300° hareket kabiliyetine sahiptir.
KONTROL VE KUMANDA SİSTEMLERİ :
Kontrol ve kumanda paneli çelik saçtan imal edilmistir. Açılabilir cam kapaklı olup kapağın açık kalması gazlı amortisörle sağlanmıstır. Harici etkenlere karsı koruyucu boya ile boyanmıstır. Kontrol ve kumanda paneli üzerinde bulunan göstergeler asağıda sunulmustur.
Alternatör kontrol ve kumanda sistemi :
1 adet Motor paneli (Datakom DKG317 Türk Malı)
· Dijital Voltmetre
· Dijital Ampermetre
· Dijital Frekansmetre
· Dijital Yağ Basınç Göstergesi
· Dijital Hararet Göstergesi
· Düsük yağ basıncı, yüksek hararet, düsük yakıt seviyesi, yüksek – düsük hız, yüksek – düsük voltaj, asırı yük, yetersiz sarj gibi durumlarda sesli ve ısıklı ikaz vererek motoru otomatik olarak durduran motor koruma sistemi.
1 adet sarj indikatörü
1 adet yağ basıncı indikatörü
1 adet ana sigorta
4 adet w-otomat salter (lambalar için)
2 adet monofaze çıkıs prizi ve sigortaları
4 adet trifaze çıkıs prizi ve sigortaları
1 adet 12 Volt sistem koruyucu sigorta
1 adet is-güç-zaman saati
1 adet Joystick anahtar (Telemekanik marka)
Düsey eksen etrafında 300o / Yatay eksen etrafında 200o dönüs kabiliyeti
1 adet Sebeke giris prizi
1 adet Sebeke / Alternatör seçici anahtarı
1 adet Yakıt Seviye Göstergesi
Hidrolik sistem kontrol ve kumanda sistemi :
Hidrolik pompa start / stop butonları
Hidrolik Kumanda Kolu ( hidrolik ünitesinin kendi üzerinde bulunmaktadır. )
KABİN TEKNİK ÖZELLİKLERİ :
Kabin 1,5 mm çelik saçtan imal edilmis olup harici etkilere karsı elektrostatik toz boya ile boyanmıstır. Dizel motor, alternatör, kumanda paneli, akü, günlük yakıt tankı, takım sandığı ve hidrolik tesisatını muhafaza içine alınması sağlanıp, yanlardan 4 adet kilitli ve gazlı amortisör takviyeli kapaklarla emniyeti sağlanmıstır. Kabin iç duvarları yanmaz ses izolasyon malzemesiyle kaplanarak, ses seviyesi asgari düzeye indirilmistir.
TREYLER AKSAMININ ÖZELLİKLERİ :
Treyler çelik saçtan U profil sasi sistemi ile çift dingil, 185R14C ebatlı lastikler ve yaprak yaylı makaslar üzerine oturtulmustur. Dönüsler ön aksta bulunan rotil sistemi ile gerçeklestirilmistir. Kaynak birlestirmeleri, çapakları taslandıktan sonra astar ve selülozik boya ile boyanmıstır. Treyler çeki oku ucunda, çekici araca bağlanmak üzere, kendi ekseni etrafında dönebilen 2” küresel topuz kavraması vardır. Darbelere karsı yay mekanizmalıdır. Treylerin çekici araca bağımlı olarak 12
Volt oto elektrik ve sinyalizasyon tesisatı bulunmaktadır. Çalısma ve park anında kullanılmak üzere, yüksekliği ayarlanabilen 4 adet mesnet ayağı vardır. Bu
yolla çalısma güvenliği sağlanırken lastiklere de yük gelmemektedir. Dizel motor ve alternatör titresimlere karsı lastik takozlarla sasiye monte edilmistir. Treylerin üzerinde 12 volt starter akü, 120’lik polietilen yakıt tankı ve kumanda paneli sasi sistemi üzerine monte edilmistir. Sase üzerine montajlı 1 adet takım sandığı bulunmaktadır.
BOYUTLAR: 390 x 158 x 210 cm (BOY x EN x YÜKSEKLİK)
GARANTİ : Mobil aydınlatma jeneratörü çalısmaya baslamasından itibaren her türlü imalat hatalarına karsı 2 (iki) yıl garantilidir.
KALİTE: Üretici firma AREL LTD.STİ. TÜV RHEINLAND CERT TS– EN-ISO 9001:2000 sistem kalite güvence belgesine sahiptir.
