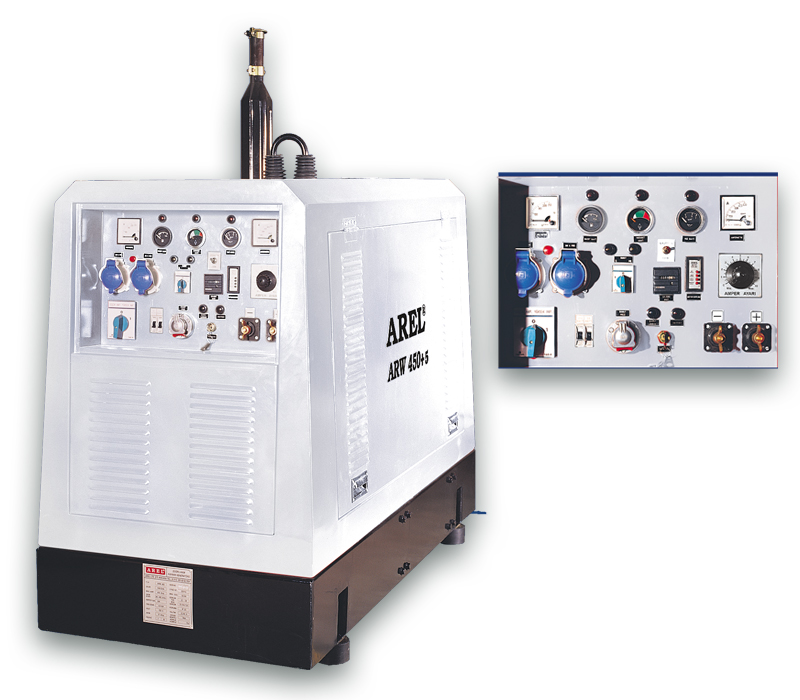

| ARW.450+4,5 450 AMPER MOBİL TİP KAYNAK MAKİNASI |
| |
KULLANIM KILAVUZU
|
| |
GİRİŞ
|
|
|
AREL Dizel Kaynak Makinesi satın aldığınız için teşekkür ederiz. Bu kılavuz, AREL Dizel Kaynak Makinesi kullanma ve bakım bilgilerini içerir.
- Bu kılavuzun basımı sırasındaki en son üretim bilgileri esas alınarak hazırlanmış olup AREL ARÇAĞ ELK. MAK. SAN. VE TİC. LTD. ŞTİ, hiçbir uyarıda bulunmadan ve hiçbir yükümlülük altına girmeden herhangi bir zamanda gerekli gördüğü değişiklikleri yapma hakkını saklı tutar.
- Bu kılavuzun hiçbir bölümü yazılı izin alınmadan yeniden basılamaz ve çoğaltılamaz.
- Dizel Kaynak Makinesini yüksek verimle, ekonomik ve güvenli kullanabilmek için kullanım kılavuzunu dikkatle okuyun.
- Kullanım kılavuzu Dizel Kaynak Makinenizin ayrılmaz bir parçası olarak düşünülmeli ve makinenin başka bir şahsa satılması halinde kılavuz
makine ile birlikte verilmelidir.
- Dizel Kaynak Makinesi sadece tasarım amacına ve etiket gücüne uygun koşullarda kullanılmalıdır.
- Yetkili servis dışında yapılan müdahalelerden doğacak hasar ve arızalar garanti kapsamı dışındadır.
- Dizel Kaynak Makinesinin bakımı müşterinin sorumluluğu altındadır.
- Dizel Kaynak Makinesinin onarımı için AREL servisleri yetkilidir. Eğer herhangi bir sorunla karşılaşırsanız veya kaynak makinesi hakkında
sorularınız olursa, bir AREL servisine başvurunuz. AREL Yetkili Servislerini kılavuzunuzun arkasındaki listede bulabilirsiniz.
Makinenin Garanti Belgesi kullanım kılavuzunun arkasında bulunmaktadır. Garanti Belgesi ibraz edilmeksizin talep edilecek hizmetler garanti dışı olarak değerlendirilecek ve ücreti karşılığı verilecektir.
NOT
14 Mart 2003 tarihinde yayımlanan “Sanayi Bakanlığı 4077 sayılı Tüketicinin Korunması Hakkında Kanun” da tüketicinin tanımı aşağıdaki şekilde yapılmıştır.
“Tüketici; bir mal veya hizmeti, ticari veya mesleki olmayan amaçlarla edinen, kullanan veya yararlanan gerçek ya da tüzel kişiyi” ifade eder. |
|
|
UYARI
Eğer kılavuz içindeki talimatlara uyulmaz ise maddi hasarlara yol açılabilir, insan sağlığına ve çevreye zararlı olabilir. |
|
|
DİKKAT
Kaynak Makinesini teslim aldığınızda sağlam ve eksiksiz olup olmadığını kontrol edin. Kullanım Kılavuzunu dikkatle okumadan, bütün çalıştırma, kontrol işlemlerini öğrenmeden ve elektrik tesisatının güvenli olduğundan emin olmadan kaynak makinenizi çalıştırmayınız. |
| |
NOT
Bu kılavuz kaynak makinesinin çalıştırılması ve bakımı ile ilgili faydalı bilgiler içerir. Anlayamadığınız bir sorunla karşılaştığınız zaman bir AREL Yetkili Servisine danışın ve yardımını talep edin. Kullanım ömrü 10 yıldır. |
| |
|
| |
GÜVENLiK
|
|
|
Dizel Motor İçin;
1.a) Bakım ve arıza giderme işlemlerini yapmadan önce; eğer çalışmak zorunda değilse; motoru kapatın.
|
|
|
1.b) Egzoz gazı sağlığa zararlıdır. Motoru açık alanda çalıştırınız. Eğer kapalı alanda çalıştırmanız gerekiyorsa, bulunduğunuz ortamın iyice
havalandığından emin olunuz, egzoz gazının yanmaz bir hortum ile dışarı atılmasını sağlayınız. |
|
|
1.c) Kaynak yapma esnasında veya motor çalışırken yakıt ilave etmeyiniz. Yakıt ikmali esnasında sıçrayan dizel yakıt kızgın kaynak arkı veya dizel motorun sıcak parçalarına temas ettiğinde alev alabilir. Bu yüzden dizel motor kapalı ve soğukken yakıt ikmali yapınız. Çalışmaya başlamadan önce makine üzerine sıçrayan yakıtı temizleyiniz. |
|
|
1.d) Ellerinizi, saçlarınızı ve kıyafetlerinizi fan, V-kayış ve benzeri döner dizel motor elemanlarının yakınlarında tutmayınız, güvenlik bariyerlerini
kaldırmayınız. Eğer yapılacak bakım güvenlik bariyerlerini kaldırmak gerektiriyorsa, son derece dikkatli olunuz. Bakım esnasında dizel motorun çalışması gerekmiyorsa, akü kutup başı kablolarını sökünüz |
|
|
1.e) Dizel motor sıcakken radyatör kapağını açmayınız, aksi taktirde basınçlı sıcak su üzerinize sıçrayarak yaralanmanıza sebep olabilir.
|
| |
Elektrik ve manyetik alan tehlikeli olabilir |
|
|
2.a) Dizel kaynak makinesi çalışırken elektrik ve manyetik alan oluşturur ve bilinen ya da bilinmeyen zararları olabilir.
2.b) Kaynak yaparken maruz kalınacak elektrik ve manyetik alanı minimuma indirmek için:
- Kaynak ve şase kablolarını bir araya getirerek bantla sabit kalmalarını sağlayınız.
- Kaynak kablosunu asla vücudunuza sarmayınız.
- Kaynak ve şase kablolarının arasında durmayınız.
- Şase kablosunu kaynak yapılacak parça üzerine, kaynak yapılacak noktaya mümkün olan en yakın mesafede yerleştiriniz.
- Dizel kaynak makinesinin çok yakınında çalışmamaya dikkat ediniz. |
| |
Elektrik çarpması öldürebilir
|
|
|
3. Dizel kaynak makinesi üzerinde bulunan kaynak ve şase kablosu terminallerine, elektrot ve şase penselerinin iletken yüzeylerine, kontrol
panelinde bulunan yardımcı jeneratör çıkış prizine asla çıplak elle dokunmayınız. Üzerinde herhangi bir delik olmadığından emin olduğunuz
yalıtkan bir eldiven kullanınız ve kıyafetlerinizin ıslak olamamasına dikkat ediniz. Vücudunuzun herhangi bir noktasındaki çıplak teninizi asla
yukarıda bahsedilen noktalara temas ettirmeyiniz. |
| |
Ark ışınları yakabilir. |
|
|
4.a) Kaynak anında oluşan ark ışınları ve sıçrayan kızgın metal parçalar, gözlerinize zarar verebilir, teninizde yanıklara sebep olabilir. Bundan
korunmak için yanmaz koruyucu kıyafetler giymeli ve zararlı kaynak ışınlarını geçirmeyecek özellikte kaynak maskesi kullanmalısınız.
4.b) Ayrıca kaynak yapılacak alanın yakınındaki insanları kaynak alevine bakmamaları ve sıçrayacak kızgın kaynak kıvılcımlarından korunmaları konusunda uyarınız. |
| |
Duman ve gazlar tehlikeli olabilir. |
|
|
5.a) Kaynak yaparken sağlığa zararlı duman ve gazlar oluşabilir, bunları solumayı engelleyiniz. Kaynak yaparken kafanızı oluşan dumanın içine
sokmayınız. Kaynak yapılan ortamda yeterli havalandırmanın sağlandığından ve oluşacak gazlar ve dumanın dışarı veya yeterince uzağa atıldığından emin olunuz.
5.b) Bazı özel kaynak elektrotlarının oluşturacağı gazlar ve duman sağlık için daha çok tehlike yaratabilir, bunları kullanırken daha çok dikkat gösteriniz ve elektrot üreticisinin belirlediği güvenlik önlemlerine mutlaka uyunuz. Klorlanmış hidrokarbon buharının (genellikle temizlik maddelerinin veya spreylerin oluşturabileceği) bulunduğu ortamlarda kaynak yapmayınız. Aksi taktirde ısı ve kaynak ışınlarının bu buharla
reaksiyona girmesi neticesinde zehirli gazlar meydana gelebilir. |
| |
GÜVENLİK
|
|
|
Ark kıvılcımları yangın ve patlamaya sebep olabilir.
Kaynak yaparken oluşacak ark kıvılcımları ve kızgın metal yangın veya patlamaya yol açabilir, kaynak yapacağınız alandaki yanıcı ve patlayıcı
maddeleri uzaklaştırın. Eğer bu mümkün değilse kaynak yapılacak alandaki yanıcı ve patlayıcı maddelerin üzerlerini yanmaz bir malzemeyle
örterek veya kaplayarak koruma altına alınız. Kaynak yaparken yanınızda mutlaka bir yangın söndürücü bulundurunuz. Kaynak yapmadığınız anlarda şase ve kaynak penselerinin birbirlerine deymediğinden emin olunuz, eğer bir temas varsa aşırı ısı oluşur ve bu da yangına sebebiyet verebilir. İçinde yanıcı, patlayıcı madde bulunan veya önceden bulunmuş olan kaplara kaynak yapmayınız, aksi taktirde bir patlama meydana gelebilir. Çukur, oyuk cisimlerin içinde kaynak yapmadan önce iyice havalandırın, aksi taktirde bir patlama meydana gelebilir. Kaynak yapılırken oluşan ark kıvılcımları ve sıcak metal sıçrayabilir, bu yüzden yanmaz eldiven ve kıyafetler, yüksek boğazlı yanmaz botlar giyiniz gözlerinizi ve saçlarınızı koruyacak maske kullanınız. Şase kablosunu kaynak yapacağınız noktaya mümkün olan en yakın yere sabitleyiniz,
mesafe uzadıkça akımın geçeceği ve buna bağlı olarak yangın riski artacaktır.
|
| |
AREL DİZEL KAYNAK MAKİNLERİ GENEL TANIMLAR
|
| |
AREL Dizel Kaynak Makinesi alternatörleri döner alanlı, fırçasız sistem, uyartım jeneratörlü olarak sağlam yapıları ile ağır hizmet koşullarındauzun yıllar hizmet verecek şekilde tasarlanmıştır. Çeşitli dizel kaynak makinesi modellerinde uygun güçte dizel motorlar kullanılmakta olup diğer bütün aksam çoğunlukla AREL LTD. ŞTİ.’nin kendi bünyesinde imal edilmektedir.
|
|
DİZEL MOTOR
|
|
| |
Dizel motorun çalıştırma paneli pano kısmında yer almaktadır. Dizel motorun hararet göstergesi, yağ göstergesi, yakıt göstergesi, kontak anahtarı, şarj uyarı lambası, ön ısıtma lambası kontrol panelinin alt sol tarafında yer almaktadır. Motorun alarm koruma üniteleri kontrol panelinde yer almaktadır. |
|
ALTERNATÖR
|
|
| |
Dizel kaynak makineleri 1 adet kaynak alternatörünün uygun güç ve devirdeki dizel motor ile birbirlerine monoblok bağlantısı ile meydana gelmiştir. Alternatörün uyartım sistemleri arka bölümde yerleştirilmiş olup ana sargıdan ayrı olarak çalışırlar. Alternatörün rotorları 16 kutup imal edilmiş olup 1.500 devirde çalıştığında 200 Hz. frekansta alternatif akım üretir. Alınan yüksek frekanslı alternatif akım şok trafolardan
seri olarak geçirilip köprü diyotlarla doğru akıma çevrilir. Meydana gelen DC akım yaklaşık 1600 Pulse’dan oluşur ve akım yollarındaki hava aralıklı şokların da yardımıyla son derece rahat kesiksiz, sıçratmasız kaynak yapma imkanı sağlar. |
|
YARDIMCI JENERATÖR
|
|
| |
4,5 KVA gücünde, tek faz (monofaze) 50 Hz, 23 Amper kapasitede,220 volt fırçasız sistem bağımsız senkron alternatördür. Alternatör voltaj regülasyonu ± %5’tir. Yardımcı jeneratör alternatörü fırçasız sistem olup uyartım sistemleri diyotlu kondansatör deşarjlıdır. Alternatör 4 kutupludur ve 1.500 D/dak ‘da tahrik edildiğinde 50 Hz. frekansta alternatif akım üretir. Yardımcı jeneratör alternatörünün rotor-stator
paketleri ana kaynak alternatörü ile aynı mil üzerinde bulunmaktadır. Yardımcı jeneratör alternatörü ile ana kaynak alternatörü arasında elektriksel bir bağ yoktur ve birbirlerinden bağımsızdırlar. Bu yüzden kaynak yapılırken yardımcı jeneratör etkilenmez.
|
| |
AREL DİZEL KAYNAK MAKİNLERİ ÇALIŞMA PRENSİPLERİ
|
| |
YARDIMCI JENERATÖR ALTERNATÖRÜ ÇALIŞMA PRENSİPLERİ |
| |
Yardımcı jeneratör alternatörü, kaynak alternatöründen bağımsız olarak, kaynak alternatörünün rotoruyla aynı mil üzerinde yer almaktadır. 4 kutuplu, 1.500 D/dak’da 50 Hz. frekansta, 220 Volt alternatif akım üretmek üzere tasarlanmış 4,5 KVA gücünde bir senkron alternatördür. İkaz sistemi fırçalı olmayıp, rotor sargılarındaki diyotlar kullanılarak kondansatör deşarjlı olarak üretilmiştir
|
| |
KAYNAK ALTERNATÖRÜ ÇALIŞMA PRENSİPLERİ |
| |
Sistem 2 ayrı rotor ve statordan oluşmaktadır. Alternatör tanımlamalarında olduğu gibi tamamen fırçasız sistemde imal edilmişlerdir. Alternatörler 16 kutup olarak imal edildiğinden 1.500 devir altında çalışırken 200 Hz. frekansta alternatif akım üretir. Tam dalga doğru akıma çevrildiğinde 1600 pulse’lık bir doğru akım elde edilmektedir. İdeal kaynak voltajının 72 volt olduğu düşük amperde yapılacak kaynağın 22 volt olduğu düşünülürse sistemde diyot girişinden önce konan trifaze hava aralıklı şoklar ile kaynak akımının düşük değerlere inebilmesi sağlanmıştır. Kaynak makinesinin boş voltajı uyartım ikaz sargılarına verilen reosta kontrollü 12 volt ile sağlanır. Kaynak akımının kontrolü sistemin diyot tablasında montajlı olan trafo ve köprü diyotla ile yapılır. Sistemin işleyişi makine en düşük 40 amper kaynak yaparken AC akım yolundaki bir trafo ile hat akımı geçirilerek 60 volt olarak AC akım elde edilir. Bu voltaj kare diyotla doğru akıma çevrilerek pano üzerinde amper ayar reostalarına gönderilir. Reosta üzerinde gelen DC akım ayarlanarak geri uyartım ana sargılarına gönderilir. Böylece sistem boşta sabit gerilimini aküden kontrollü olarak kaynak anında akım ayar reostasından ayarlanarak çalışmasını sürdürür. |
| |
TEKNİK ÖZELLİKLER
|
| |
AREL Kaynak jeneratörleri direkt akupleli, şase, pano montajlı olup Yüksek Frekans alternatörlerden diyotla doğru akım elde edilmektedir. Akım ayarı kademesiz yapılmakta olup istenildiğinde rumut kontrol ünitesi ile kaynak mahallinden akım ayarı yapılabilir. Motor Koruma devresi mobil jeneratörlerde standart olarak takılmış olup 250-300 amper kaynaklarda uygulaması mümkün değildir.
1-) DİZEL MOTOR : 52 HP, 3 silindir, 1500 D/dak., YAVUZ marka, 3104G tipte, 4 zamanlı su soğutmalı dizel motor. Jeneratör tipi volanlı, SAE 3 volan muhafazalı, 12 volt akü marşlı.
• 1500 devirde 56 HP
• Özgül yakıt sarfiyatı 163 gram / HP.saat
• Özgül yağ sarfiyatı 0,8 gr/HP. Saat
• Yağ kapasitesi 8,5 Lt
• Silindir hacmi 3,9 Lt.
Dizel motor ile ilgili ayrıntılı bilgi almak için “Dizel Motor Kullanım ve Bakım Kılavuzuna” bakınız. |
|
|
UYARI
Dizel motor çalıştığı zaman bir miktar titreşim ve gürültü oluşturacaktır. Bu nedenle kaynak makinesine uzun süre dokunulduğunda ve çok yakınında uzun süre çalışıldığında sağlık problemleri oluşturabilir. Ayrıca titreşimden dolayı makine üzerine düştüğünde hasara uğrayabilecek eşya koymayınız. |
| |
2-) ALTERNATÖR : Fırçasız sistem senkron jeneratör. 16 kutup 200 Hz. yüksek frekanstan diyotlarla doğrultmalı doğru akım çıkışlı çıkışları trifaze şok trafolarla tam düzgün hale getirilmiş, trafoların hava aralıklı olması kaynak anında düzenli ARK sağlamıştır. (Selülozik ve diğer elektrotlarda kesiksiz ve sıçratmasız kaynak imkanı)
• 500 Amp. / %60 yükte
• 400 Amp. / %100 yükte
• ∅ 10 mm çapa kadar karbon elektrot eritebilme kapasitesi
• Açık devre voltajı için 40 – 90 Volt arası kademesiz voltaj ayarı
• Kaynak akımı için kademesiz amper ayarı (40-280 / 80-500 Amp.)
3-) YARDIMCI JENERATÖR : 4,5 KVA, 1 faz 50 Hz, 20 Amp.,220 volt fırçasız sistem bağımsız senkron alternatör. (Diyotlu kondansatör deşarjlı 4 kutup 1500 D/dak ) Yardımcı jeneratörün rotor-stator paketleri ana mil üzerinde ± %5 kendinden voltaj regüleli olarak bulunmaktadır. Kaynak anında kaynak akımından etkilenmeyen bağımsız alternatör.
4-) AKUPLASYON: Dizel motor ve alternatör SAE 3 Akuple döküm parçasıyla hatasız bir şekilde direkt akuple olarak bağlı olup elektrojen gurup şase üzerine titreşim giderici lastik takozlalar montajlanmıştır. (Kaynak alternatörü çift yatak)

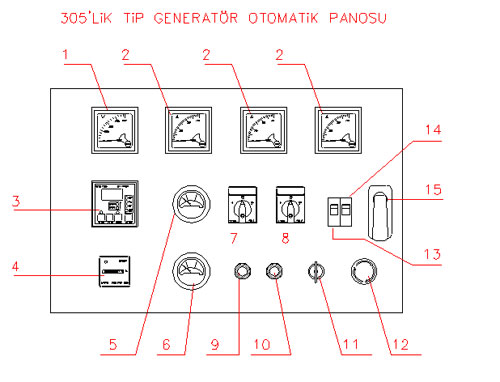

5-) KONTROL PANELİ : Cihazın panosu üzerinde çeşitli maksatlarla uyarı lambaları ve alarm sistemi kurulmuştur. Sistem üzerinde ayrıca motor fonksiyonlarını kontrol eden AREL üretimi koruma cihazı vardır. Bu cihaz dizel motorun Şarj – Yağ devri – Aşırı hararet – Mazot
bitti fonksiyonlarını kontrol eder. Yukarıda sayılanlardan herhangi birisinde problem varsa kontak açıldıktan 15 saniye sonra motoru durdurarak sesli ikaz verir. Motorun hangi sebeple durduğu koruma cihazlarının üzerindeki led lambaların yanık kalmasından anlaşılabilir. Kontak anahtarı kapatıldığında sistem kendini resetler.
|
|
|
UYARI
Kontrol panelinin altında bulunan çıkıntılar gibi kaynak makinenizin üzerinde bulunan çıkıntıları yukarı ulaşmak amacıyla basamak olarak kullanmayınız. |
| |
Motor için: Kontak anahtarı, şarj uyarı lambası, ısıtıcı uyarı lambası, yağ, hararet, mazot göstergeleri, 12 volt sistem sigortası, Ayrıca dizel motorun çalışma saati ve aşırı hararetten, yağ devri, şarj, mazot arızalarında otomatik olarak durduran motor koruma devresi standart olarak takılmaktadır.
Kaynak için: Kaynak voltajını ve akımını gösteren voltmetre, ampermetre, boş voltajını ayarlayan reosta (40-90v), kaynak akımını ayarlayan reosta (kademesiz), şase pense çıkış terminalleri, Rumut kontrol seçici anahtarı, remote kontrol prizi, generatör kaynak seçici anahtarı, ve kaynak akımı seçici şalteri (40 – 250 amper 100 – 450 amper arası)
Yardımcı Jeneratör için: Bir adet monofaze çıkış prizi, kontrol lambası, voltmetre, ampermetre ve otomatik sigortası pano üzerinde montajlıdır.
Motor koruma: Dizel motorun kontağının açılmasıyla 10-15 saniye sonra sistemi kontrol etmeye başlar. Motorun aşırı hararet yapması halinde, şarj kesilmesi halinde, yağ devrinin durması halinde, yakıt seviyesinin kritik durumun altına düşmesi halinde motoru stop ettirip korna çaldırır. Motorun hangi sebeple durduğu koruma ünitesi üzerindeki led lambalardan takip edilebilir. Kontağın kapatılmasıyla sistem kendini
resetler yeniden başlar.
6-) KAPORTA AKSAMI: Kaporta 1,5 mm saçtan imalat iki tarafından havalandırma kapaklı, kapaklar gazlı amortisör taşımalı ön pano kısmı cam muhafaza kapaklıdır. Kaporta üzerinde kaynak makinesinin taşınmasını, kaldırılmasını sağlayan taşıma kancası şase ile irtibatlı olarak montajlanmıştır. Kaporta üzerinde soğutmanın sağlanması için panjurlar bulunmaktadır. Kaynak makinesinin çalışacağı yerde havalandırma panjurlarının önlerinin açık olduğuna mutlaka dikkat edilmelidir. Soğuk havanın girdiği panjurların önünde herhangi bir ısı
kaynağının olmamasına dikkat edilmelidir. Kaynak Makinenizin direkt olarak ısıya maruz kalmamasına dikkat ediniz. |
|
|
UYARI
Dizel Kaynak Makinenizi kaldırmak için sadece; kaporta üzerinde bulunan, şase ile direkt irtibatı olan taşıma kancasını kullanınız. Makineyi taşıma kancasıyla kaldırdığınızda makineyi hareket ettirmeden önce stabil olduğundan emin olunuz. Kaynak makineniz yaklaşık 1400 kg’dır. Taşıma kancasını kullanmak için uygun bir lift bulunamaması halinde fork lift vasıtasıyla şasenin altından kaldırabilirsiniz.
- Kaynak Makinenizin taşıma kancasını kullanarak kaldırırken sadece makine ve kendi ekipmanlarını kaldırınız. Makinenizi kaldırırken makinenin hiçbir yerine ağırlık teşkil edebilecek herhangi bir şey koymayınız, takmayınız veya makineye asılmayın, üzerine oturmayın ve etraftakileri uyarınız.
- Kaynak makinesinin kaldırma ve taşıma sırasında düşmesi durumunda ölümcül kazalara yol açabilir.
7-) YAKIT DEPOSU: Şase içinde 100 litre kapasiteli depo yerleştirilmiştir. Yakıt dolumu kaporta kapağı açılarak rahatlıkla yapılabilmektedir. Yakıt olarak yalnızca Dizel Mazot kullanınız. Yakıt seviyesinin kritik durumun altına düşmesi halinde motor stop edecek ve makine uyarı olarak korna çalmaya başlayacaktır bu durumda derhal yakıt ilave ediniz. |
|
|
UYARI
- Kaynak makinenizi çalıştırmadan önce yakıt deposunun kapağının sıkıca kapalı olduğundan emin olunuz.
- Kaynak yapma esnasında veya motor çalışırken yakıt ilave etmeyiniz.
- Yakıt ikmali sırasında sigara içmeyiniz.
- Yakıt ikmali esnasında sıçrayan dizel yakıt kızgın kaynak arkı veya dizel motorun sıcak parçalarına temas ettiğinde alev alabilir. Bu
nedenle dizel motor kapalı ve soğukken yakıt ikmali yapınız ve çalışmaya başlamadan önce makine üzerine sıçrayan yakıtı temizleyiniz. |
| |
8-) AKSESUARLAR:
• 13 metre kaynak kablosu (35 mm² )
• 12 metre şase kablosu (35 mm² )
• 1’er adet kaynak ve şase pensesi
• 1 adet kaynak maskesi |
|
|
UYARI
Kaynak makinenizin kaynak ve saşe kablolarını kaynak yapacağınız zaman makinenize belirtilen yerlerden takınız. Kaynak yapma esnasında bu kabloların herhangi bir kişinin takılıp düşmesini engelleyecek şekilde kullanın veya gerekli uyarıları yapın. |
| |
9-) KALİTE: Üretici firma AREL LTD.ŞTİ. TÜV RHEINLAND CERT TS– EN-ISO 9001:2000 sistem kalite güvence belgesine sahiptir. |
| |
ÇALIŞTIRMA
|
| |
Kaynak yapacak kişinin, kaynak konusunda mutlaka tecrübe ve bilgi sahibi olması gerekmektedir. Makineyi kullanmaya başlamadan önce yetkili personel tarafından makineyle ilgili eğitimi alması gerekmektedir.
|
|
|
UYARI
Kaynak makinenizin şasesi üzerinde bulunan topraklama terminalini kullanarak makine üzerinde statik elektrik birikmesini engelleyiniz. |
| |
1-) Makinenizi çalıştırmadan önce dizel motor yağ seviyesini ve yakıt deposunun dolu olup olmadığını kontrol edin. Yakıt durumunu, kontağı açtığınız zaman pano üzerinde yakıt göstergesinden kontrol edebilirsiniz.
2-) Kontak anahtarı ile uygun bir şekilde marş basarak motorunuzu çalıştırın. Dizel motor 1500 Devir olarak fabrika çıkışında ayarlanmıştır, değiştirmeyin. Motor çalıştığında pano üzerindeki voltmetre 220-225 arası bir değer gösteriyorsa dizel normal devrinde çalışıyor demektir. - Kaynak makinenizin kapakları açıkken asla çalıştırmayınız ve kaynak yapmayınız.
3-) Pano üzerinde kaynak ile ilgili olarak voltmetre ve ayar reostası; ampermetre ve ayar reostası bulunmaktadır. Voltaj ayarı her zaman gerekli olmayıp genelde 75-80 volt DC olarak sabit bir düzende kalması uygundur. Nadiren değişik tipte elektrotlar kullanılırken daha düşük veya daha yüksek voltaj gerekebilir. (Maksimum 100 volt)
4-) Amper ayarı iki şekilde yapılabilmektedir. Pano üzerindeki seçici anahtar ile iç kontrol veya rumut kontrol(dışarıdan ayar) pozisyonlarından iç kontrol seçilirse pano üzerindeki ayar reostası devreye girer ve amper ayarı yapılabilir. Anahtar rumut pozisyonunda ise pano üstündeki madeni rumut prizi ile amper ayarı harici reosta takılarak dışarıdan kaynak mahallinden kontrol edilir. Eğer anahtar "içeri ayar"
konumundaysa dışarıdan; "dışarı ayar" konumundaysa içerden ayar yapılamaz.
5-) Kaynak akımı elektrot cinsine göre değişmekle beraber genelde 60-250 Amper arasında bütün elektrot çeşitleri 2,5 - 3,25 - 4 mm arasında kaynak yapılırlar. Daha yüksek amper ve keski işlemleri için makine kaportasının önünde bir kademe şalteri mevcuttur. Şalterin 0 (sıfır) konumu makineyi 50-300 Amper arası ayarlama imkanı; 1(bir) konumu ise 100-500 Amper arasında kaynak ve keski işlerini
yapabilme imkanı oluşturur.
7-) Kaynak Makinenizin yağmurlu ve karlı hava şartlarında çalıştırılmasında makine performansı açısından herhangi bir sakınca yoktur. Ancak kullanıcının gerekli güvenlik önlemlerini alması gerekmektedir (Örneğin ıslak kıyafetler iletkenliği arttıracağından elektrik çarpma riski oluşturur). Kaynak Makinesinde -20 derece soğukta çalışabilecek şekilde antifriz bulunmaktadır. Ancak daha soğuk havalarda kullanılacağı zaman radyatördeki antifriz oranını istediğiniz hava koşullarına uyacak şekilde arttırınız. Soğuk havalarda dizel motorun rahat çalışabilmesi için marş basmadan önce kontak anahtarından kumanda edilebilen ısıtıcıyı (kızdırma bujisi) kullanınız.
6-) Kaynak makinenizi temiz kullanın. Motor kullanma talimatını mutlaka okuyup motorla ilgili talimatlara uyun. Motor devrini değiştirmeyin, işiniz bittiğinde motoru bir müddet rolantide çalıştırıp durdurun. Kontak anahtarını kapatın, açıkkalırsa akünün boşalmasına neden olursunuz.
7-) Arıza halinde şeması ile basit uç kontrollerini bir elektrikçi bobinajcıya yaptırabilirsiniz. Kendi imkanlarınızla halledemezseniz Ankara fabrika servisi ile temasa geçiniz. |
|
|
- Kaynak makinenizi eğik düzlemde kullanmayınız. Ancak eğik düzlemde kullanmak zorunda kalırsanız makinenin devrilmesini engellemek için
makinenin üzerinde bulunan kaldırma kancasından eğimin tersi yönünde bulunan sağlam ve sabit bir cisme bağlayınız. |
| |

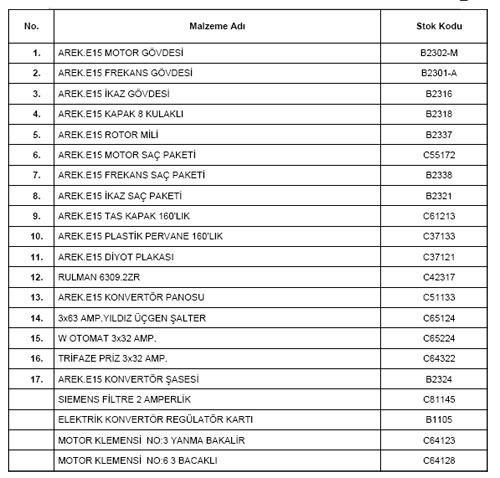

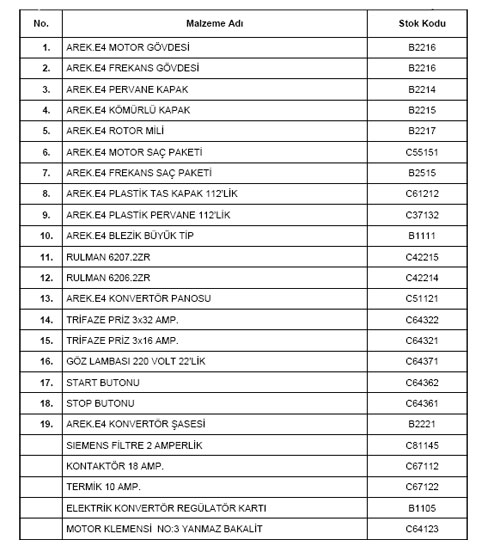

YEDEK PARÇA LİSTESİ
|
| |
|
| |
|
| |

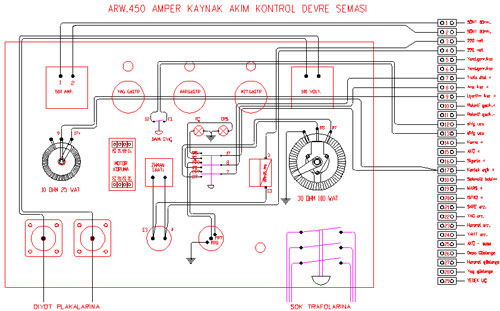

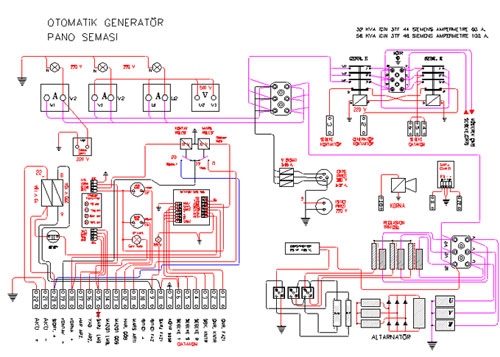

DİYAGRAMLAR
|
| |
|
| |
|
| |
|
| |
TAMİR VE BAKIM
|
| |
.Kaynak makinenizin tamir ve bakım işlemlerini bu konuda bilgi ve tecrübesi olan kişilere yaptırınız. Kaynak Makinesinin kaportasının kapakları açıkken motoru çalıştırmayınız. Eğer yapılacak bakım güvenlik bariyerlerini kaldırmak gerektiriyorsa, son derece dikkatli olunuz. Bakım esnasında dizel motorun çalışması gerekmiyorsa, servis işlemini gerçekleştirecek operatörden başka birinin yanlışlıkla motoru çalıştırmasını engellemek için akü kutup başı kablolarını sökünüz. |
|
DÜZENLİ KONTROLLER
|
|
| |
Kaynak makinenizi her çalıştırmanızdan önce yağ, su, yakıt seviyelerini kontrol ediniz. Eksik olan varsa ilave ediniz. Ayrıca; makinenizin toz barındırmadığından ve temiz olduğundan emin olunuz. Makinede bulunan hava, yağ ve yakıt filtreleri belli periyodlarla temizlenmeli veya
değiştirilmelidir. Hava filtresi değişim periyodu makinenin kullanıldığı ortama da bağlı olarak değişiklik göstermektedir. Belirli zamanlarda kontrol edilmelidir. Yakıt ve yağ filtrelerinin değişimi ile ilgili “Dizel Motor Kullanım ve Bakım Kılavuzuna” bakınız. Filtrelerin temizlenmesi ve değiştirilmesi makinenizin kullanım ömrünü uzatacak ve daha verimli çalışmasını sağlayacaktır. |
| |
|
| |
TAMİR VE BAKIM
|
| |
|
GARANTİLİ TAMİR VE BAKIMLARDA YAPILAN İSLER
|
|
YAPILAN İSLER
|
DEĞİSTİRİLEN PARÇALAR
|
ARIZA ONARIM
TARİHİ
|
SERVİS KASE VE
İMZA
|
| |
|
Garanti süresince yapılan tamirler Yetkili Servisler tarafından islenecektir.
|
|
| |
GARANTİ BELGESİ
|
| |
|
|
|
GARANTİ BELGESİ
|
İMALATÇI FİRMANIN
|
ÜNVANI : AREL ARÇAĞ ELK.MAK.SAN.VE TİC.LTD.STİ.
ADRESİ : 31. SOKAK NO:109-111 OSTİM / ANKARA
TELEFONU : +90 312 385 02 02 Pbx
FAKSI : +90 312 385 08 14 |
ÜRÜNÜN
|
DİZEL KAYNAK MAKİNESİ
CİNSİ: ................................................
TİPİ : ................................................
AMPER : ................................................
ALTERNATÖR SERİ NO: ................................................
MOTOR SERİ NO: ................................................
FATURA TARİHİ : ................................................
FATURA NOSU : ................................................
GARANTİ SÜRESİ : 2 (İKİ) YIL
KASE VE İMZA |
SATICI FİRMANIN
|
ÜNVANI : ................................................
ADRESİ : ................................................
TELEFONU : ................................................
FAKSI : ................................................
FATURA TARİHİ : ................................................
|
|
| |
GARANTİ ŞARTLARI
|
| |
1-) Mamulün fiş, kablo, hortum, priz ve rulman dışında kalan bütün parçaların tamamı garanti kapsamındadır. (Rulmanlar kullanım yerleri ve şartlarına göre 1000 ila 5000 saat çalışma ömrü arz etmektedir. Rulman ve diğer malzemelerde mümkün olabilen en yüksek kalite ve toleransta titiz malzeme seçimi yapılmaktadır)
2-) Garanti satış tarihinden itibaren 2 (İki) yıl sürelidir.
3-) Garanti süresi içinde bakım, onarım ve değiştirme için geçen süre garanti süresine eklenir. Bu süre yetkili servise, üretici firmaya veya satıcı firmaya başvuru tarihinden başlar.
4-) Mamulümüzün garanti süresi içinde, malzeme, imalat veya montaj hatalarından dolayı arızalanması sonucu yetkili servisimizde bakım ve onarımı, işçilik ve yedek parça ücreti alınmaksızın bedelsiz olarak yapılacaktır.
5-) Mamulün garanti süresi içinde arızalanması halinde iş bu Garanti Belgesi eksiksiz doldurularak yetkili servise başvurmalıdır.
6-) Mamulün kullanma talimatnamesinde belirtilen hususlar dışında kullanma ile oluşabilecek arıza, bakım ve yedek parça değişimi garanti kapsamı dışındadır.
7-) Garantinin geçerli olabilmesi için müşterinin şirketimize veya yetkili satıcılarımıza olan tüm ödemelerini eksiksiz ve zamanında yapmış olması gereklidir.
8-) Tüketiciler, servis istasyonları ile aralarında meydana gelen anlaşmazlık durumlarını imalatçı firmaya yazılı olarak bildirmek durumundadır.
9-) Mamullerin teknik özelliklerinde değişiklik yapma hakkımız saklıdır.
10-)Mamullerin sevkıyatı sırasında oluşacak hasarlar ürün garanti kapsamı dışındadır.
11-)Yurt içi ve yurt dışında Fabrika ve servis istasyonlarımız dışında yapılan bakım ve onarımlar garanti şartlarını ortadan kaldırır. |
| |

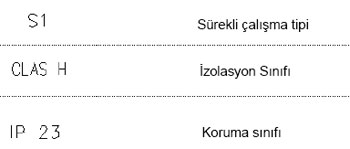

SEMBOLLER
|
| |
|
| |
KALİTE
|
| |
|
| |
|
| |
|
